Schleifhilfe

Um z.B. Stechbeitel oder Hobeleisen präzise schleifen zu können, benötigt man eine kleine Hilfsvorrichtung. Ich auf jeden Fall ;) Wer es ohne kann, hat meinen Respekt! Hier zeige ich, wie meine Schleifhilfe entstand. Eine Detailzeichnung gibt es dieses Mal auch.

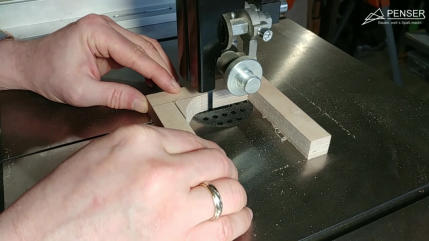

Zuschnitt Sperrholzplatte 120 x 120 x 19 mm und 2 mal Siebdruckplatte 80 x 50 x 15 mm (hatte leider keine 15 mm Sperrholzplatte mehr).

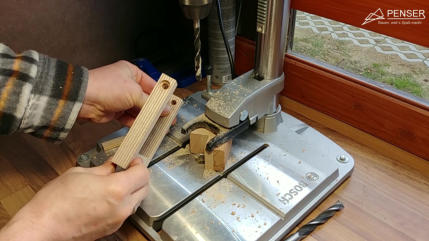

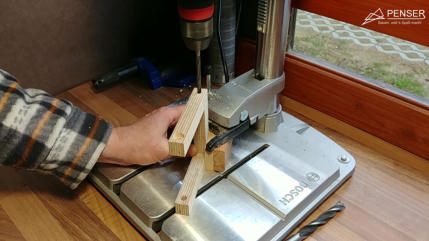

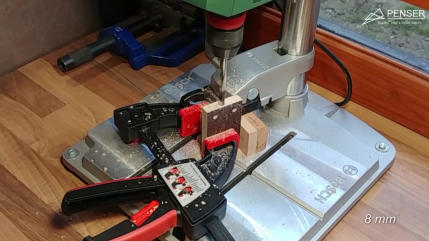

Zuerst mit einem 13 mm Bohrer 5 mm tief anbohren und mit 8mm durchbohren. Die Bohrungen für M6 Schrauben habe ich mit einem 5 mm Bohrer gebohrt.

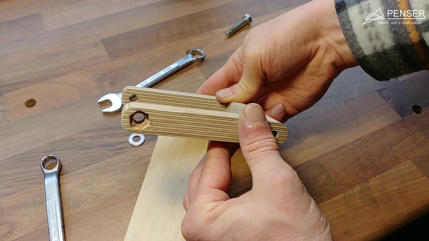

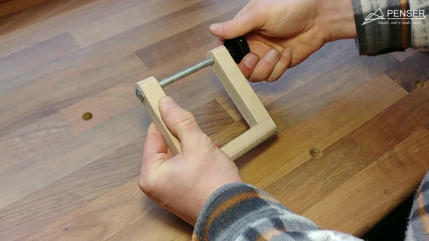

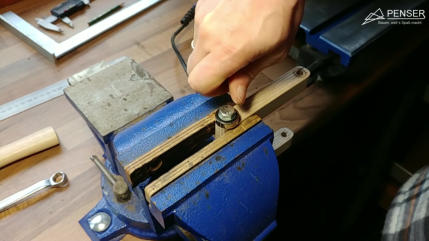

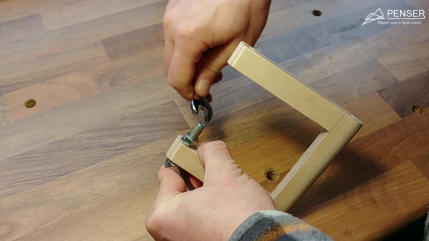

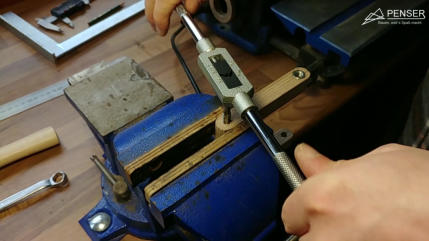

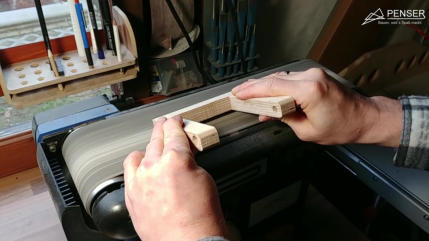

Nun wird der Träger angeschliffen, ein Schraubennest gebaut, M8 Mutter reingedrückt, Sternmutter auf die Gewindestange gedreht und das Ganze verschraubt!

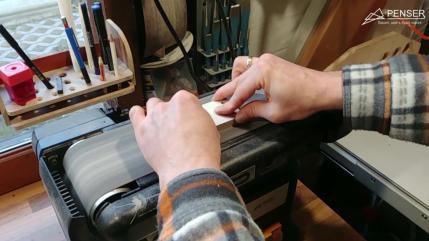

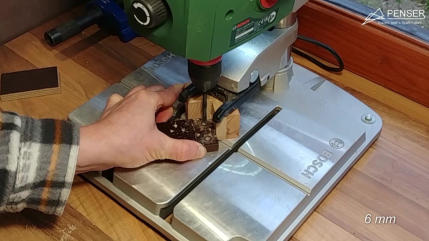

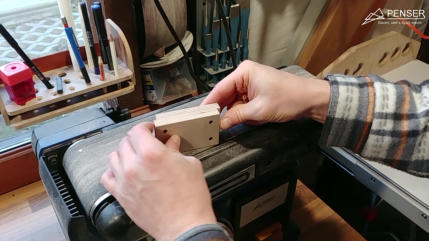

Alle acht Ecken bekommen eine 6mm Bohrung. Und einmal 12 mm quer durch die Platte. Danach wird alles geschliffen. Schleifen ist übrigens nicht notwendig. Ich wollte es hell nur haben ;)

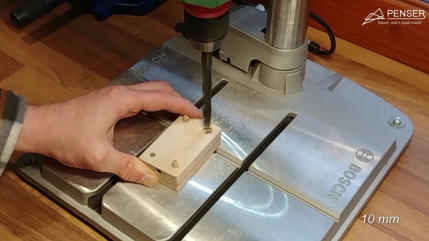

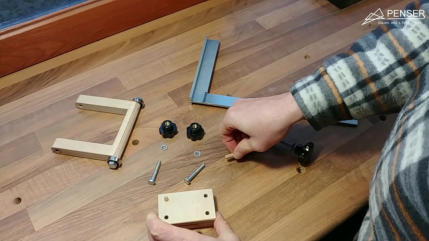

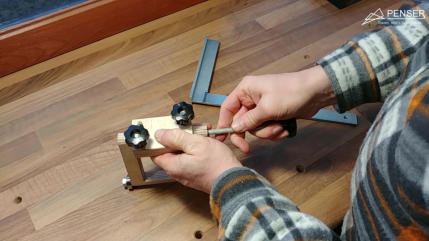

Jetzt wird noch ein letztes Mal gebohrt. Zwei mal 10 mm mit einer Tiefe von 3 mm. Danach alles zusammenbauen und beten, das alles rechtwinklig ist :)

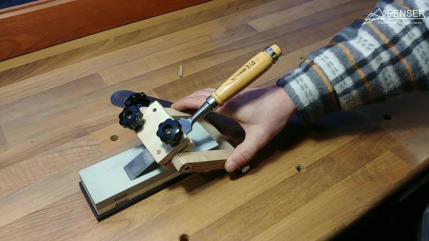

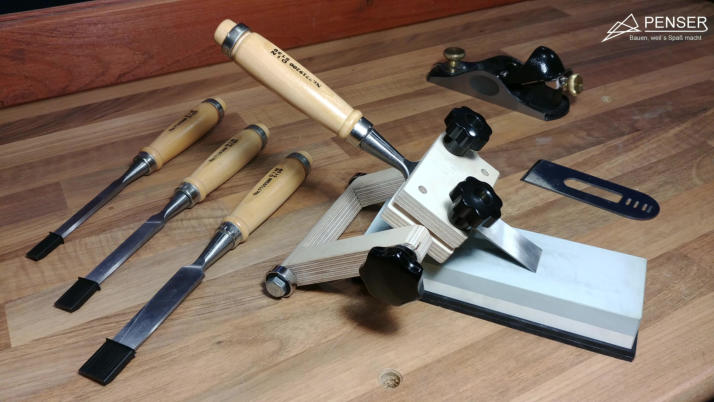

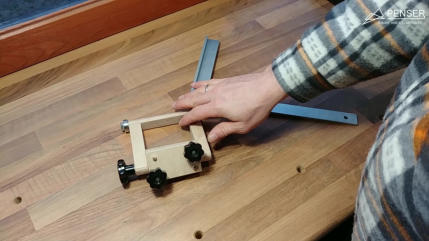

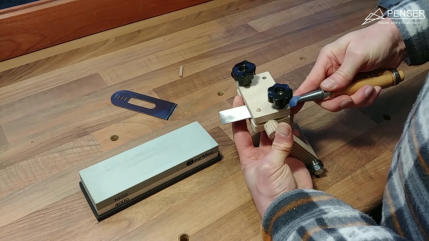

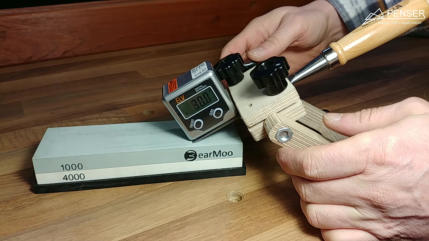

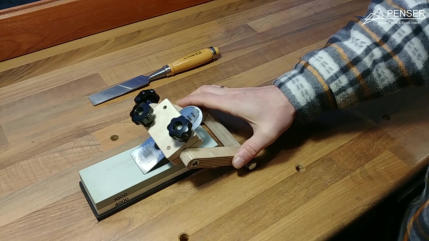

Das Ergebnis:
