Werkstatthelfer 4 in 1

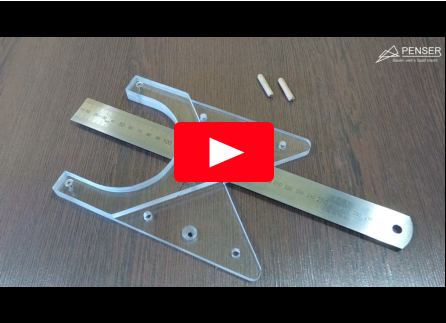

Heute zeige ich einen kleinen Werkstatthelfer, welcher dir bei deinen großen Projekten behilflich sein kann! Du willst 45° Winkel zeichnen, Mittelpunkt eines Kreses bestimmen, die Mitte auf einer Leiste oder Brett markieren, mittig ein Loch bohren um z.B. einen Holzdübel zu versenken oder Tiefe/Höhe messen, dann schau dir dieses Projekt an. Vielleicht möchtest Du es nachbauen. Wenn Du eine Konstruktionszeichnung benötigst, kannst Du diese hier runterladen:

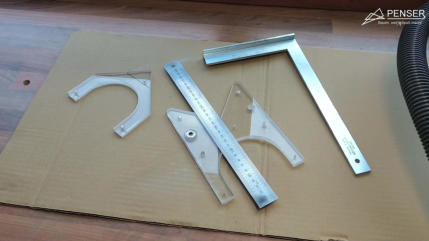

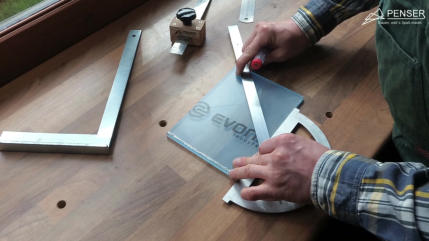

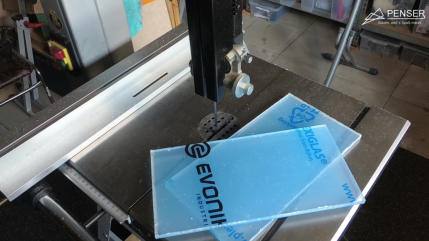

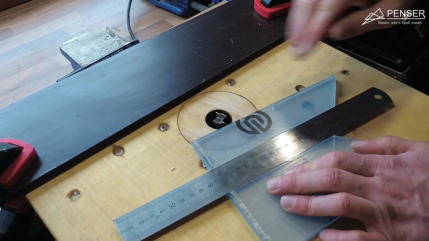

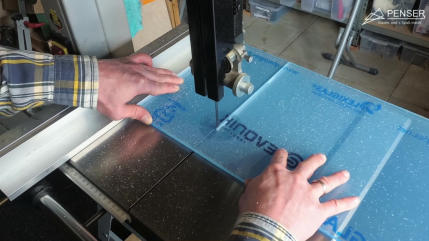

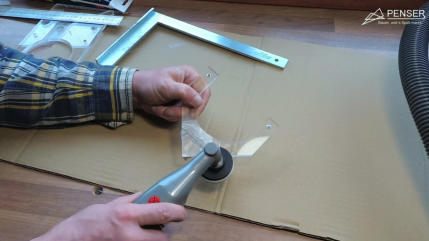

Zuschnitt Plexiglas 8 mm aus dem Resteregal: 1 x 20x14 und 1 x 13x14 Wer genau arbeitet, muß später nicht viel nachbessern. Mir ist es nicht ganz gelungen ;)

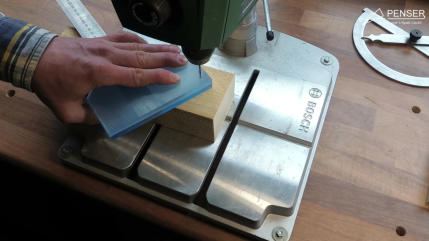

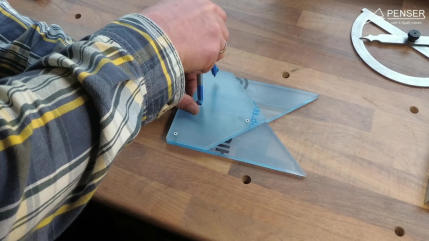

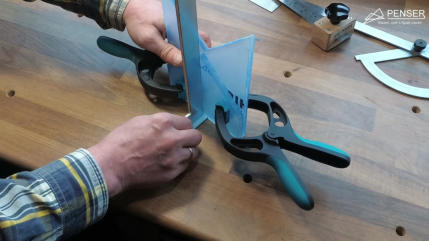

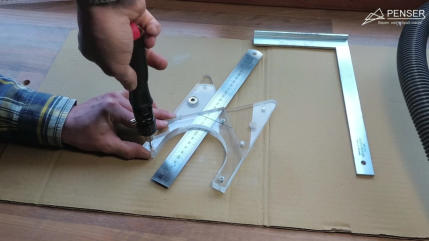

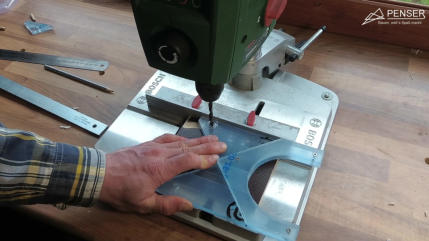

Zuerst schön ausrichten, fixieren und dann mit einem 2 mm Bohrer vorbohren. Drei 3x16 Schrauben halten später die beiden Teile zusammen. Ich empfehle die Schrauben zu ölen.

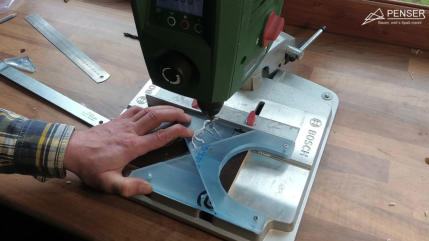

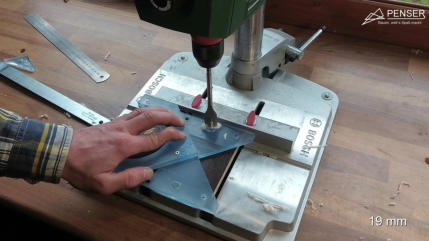

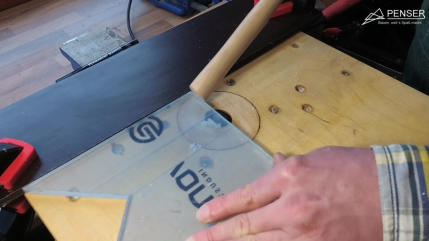

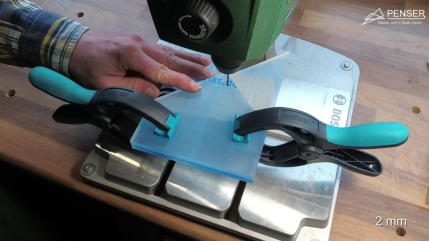

Vier mal 6mm für die Holzdübel, einmal 2mm bohren und senken für Blei- / Filzstift, 19mm für ein Kugellager und 15 mm für ein Magnet…

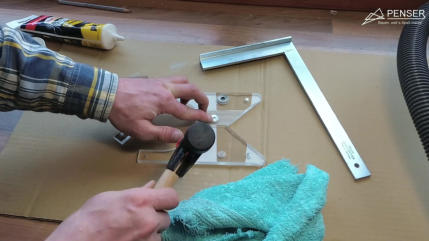

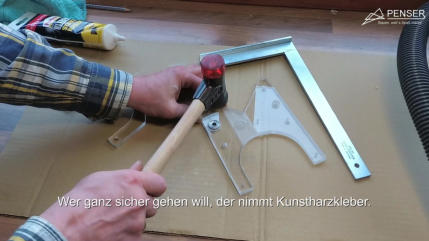

Das Kugellager sollte verklebt werden. Hier empfehle ich, einen Kunstharzkleber zu verwenden.

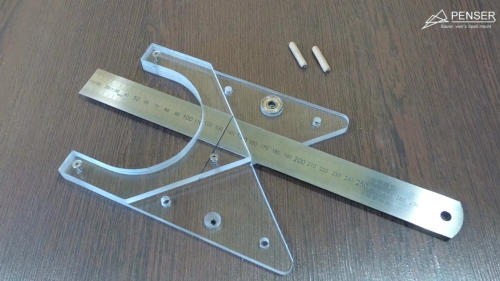

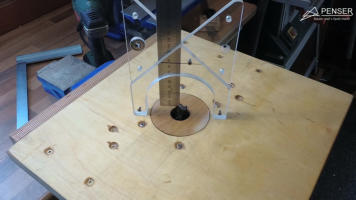

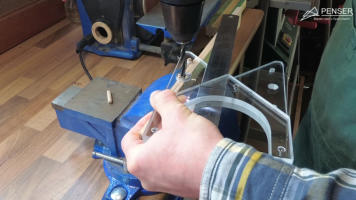

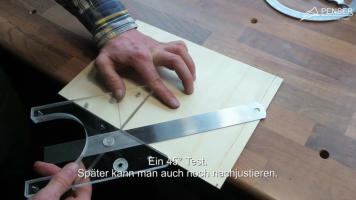

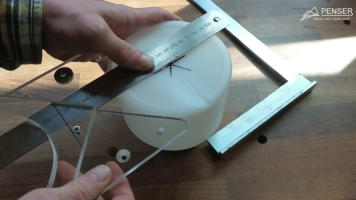

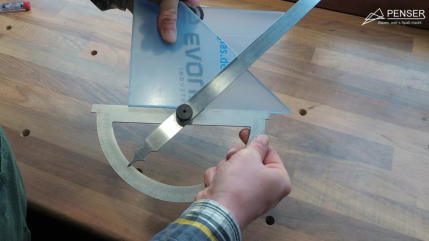

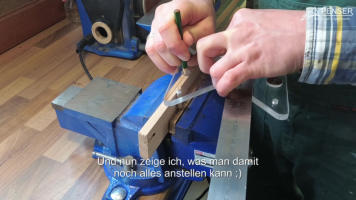

45° Winkel zeichnen - Mitte einer Leiste anzeichnen - Tiefe / Höhe bestimmen - Löcher für 6mm, Holzdübel herstellen - Mittelpunkt finden.

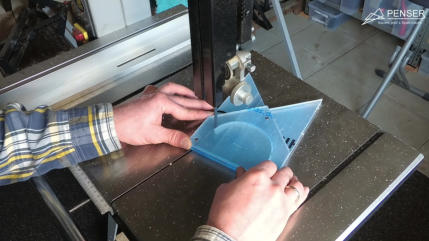

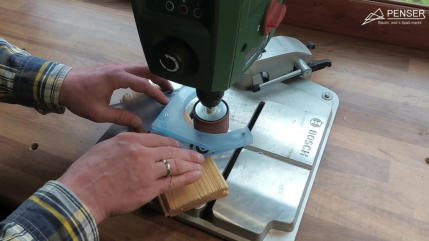

Einen Halbkreis D=10cm aussägen und glattschleifen.
